Като доставчик на HDI PCB, често ме питат за различните компоненти и процеси, участващи в производството на PCB с висока плътност (HDI) с висока плътност (HDI). Един от решаващите елементи, който играе значителна роля във функционалността и надеждността на HDI PCBS, е маската на спойника. В тази публикация в блога ще се задълбоча във функциите на маската на спойка в HDI PCBs, изследвайки неговото значение и как тя допринася за цялостната производителност на тези усъвършенствани платки.
Разбиране на маската за спойка в HDI PCB
Преди да се потопим във функциите, нека разберем накратко какво е маската на спойника. Маска за спойка е тънък слой от полимерен материал, приложен към повърхността на PCB. Основната му цел е да попречи на спойника да преодолява между различни проводими пътища по време на процеса на запояване. В HDI PCB, където плътността на компонентите и следите е значително по -висока, отколкото при традиционните ПХБ, ролята на маската на спойка става още по -критична.
Функции на маската на спойка в HDI PCBs
1. Предотвратяване на мостови спойници
Една от най -важните функции на маската на спойка в HDI PCBs е да се предотврати мостовете на спойка. В HDI дизайни разстоянието между следите и подложките е изключително малко. По време на процеса на запояване разтопената спойка може да тече и свързва съседни следи или подложки, създавайки късо съединение. Маската на спойка действа като бариера, обхващайки зоните, където не се изисква спойка и позволява да тече само върху определените подложки. Това гарантира, че всяка връзка се осъществява правилно и намалява риска от електрически шорти, което може да доведе до повреда на устройството.

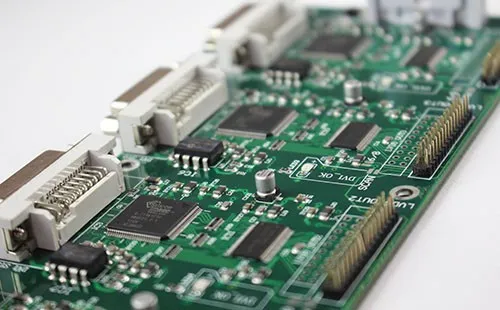

Например вВсеки слой HDI PCB, Когато броят на виа и следи е много висок, прецизното приложение на маската на спойка е от съществено значение за поддържане на целостта на електрическите връзки. Без подходяща маска за спойка, шансовете за преодоляване на спойка се увеличават значително, особено при използване на високоскоростни процеси на запояване.
2. Защита на проводимите следи
Mask Mask също служи като защитен слой за проводимите следи на PCB. Тези следи са изработени от мед, която е податлива на окисляване и корозия във времето. Спойка маскира медта следи от фактори на околната среда като влага, прах и химикали, като им пречи да влошат. Тази защита помага за поддържане на електрическата проводимост на следите и удължава живота на PCB.
ВВисокочестотна HDI PCBПриложения, при които целостта на сигнала е от решаващо значение, защитата, осигурена от маската на спойка, е още по -важна. Окисляването или корозията на следите може да причини загуба на сигнал, затихване и други електрически проблеми, които могат да влошат работата на високочестотните вериги. Чрез защита на следите, маската на спойка помага да се осигури стабилно и надеждно предаване на сигнала.
3. Подобряване на качеството на съвместната съвместна спойка
Друга функция на маската на спойка е да подобри качеството на ставите на спойка. Когато спойка се прилага върху подложка, маската на спойка помага да се контролира формата и размера на спойната става. Той не позволява на спойка да се разпространява твърде далеч отвъд подложката, което води до по -равномерна и последователна става на спойка. Това подобрява механичната якост на ставата и намалява риска от повреда на ставите поради вибрация, термичен стрес или други фактори.
ВТвърд гъвкав HDI PCBДизайн, където PCB трябва да се огъва и огъва, качеството на спойните фуги е от решаващо значение. Добре дефинираната става на спойка, създадена с помощта на маска за спойка, може по-добре да издържи механичното напрежение, свързано с огъването, като гарантира дългосрочната надеждност на PCB.
4. Улесняване на автоматизирания монтаж
Mask Mask също играе роля за улесняване на автоматизирани процеси на сглобяване. В съвременното производство на печатни платки автоматизираните машини за вземане на място се използват за поставяне на компоненти на PCB. Маската на спойка осигурява ясна визуална справка за тези машини, което улеснява точно позиционирането на компонентите на подложките. Това подобрява ефективността и точността на процеса на сглобяване, намалявайки вероятността от грешки при поставяне на компоненти.
Освен това, маската на спойка може да помогне да се предотврати залепването на пастата на спойка към райони, където не е необходимо по време на процеса на печат на шаблони. Това гарантира, че правилното количество паста за спойка се прилага върху всяка подложка, като допълнително подобрява качеството на спойните стави.
Приложение и контрол на качеството на маската на спойка в HDI PCBS
Прилагането на маска за спойка към HDI PCBs изисква високо ниво на прецизност и опит. Процесът обикновено включва няколко стъпки, включително почистване на повърхността на PCB, прилагане на материала на маската на спойка и излекуване с помощта на топлина или ултравиолетова светлина. Дебелината и равномерността на слоя на маската на спойка са критични фактори, които могат да повлияят на неговата работа.
Като доставчик на HDI PCB, ние използваме модерни техники и оборудване за производство, за да гарантираме точното прилагане на маската на спойка. Ние също така прилагаме строги мерки за контрол на качеството, за да проверим качеството на слоя за маскиране на спойка. Това включва проверка на дебелината, адхезията и покритието на маската на спойка, като се използва специализирано оборудване като оптични микроскопи и рентгенови инспекционни системи.
Заключение
В заключение, маската на спойка е съществен компонент в HDI PCBs, изпълнявайки множество функции, които са от решаващо значение за функционалността, надеждността и производството на тези усъвършенствани платки. Той предотвратява мостовете на спойка, защитава проводимите следи, подобрява качеството на ставата на спойка и улеснява автоматизираното сглобяване. Като доставчик на HDI PCB, ние разбираме значението на висококачествената маска за спойка и се ангажираме да предоставим на нашите клиенти PCB, които отговарят на най-високите стандарти за производителност и надеждност.
Ако сте на пазара на HDI PCB и се интересувате да научите повече за нашите продукти и услуги, ви каним да се свържете с нас за консултация. Нашият екип от експерти е готов да ви помогне с вашите дизайнерски и производствени нужди на PCB. Дали се нуждаетеВсеки слой HDI PCB,Високочестотна HDI PCB, илиТвърд гъвкав HDI PCB, Имаме опит и възможности да предоставяме висококачествени решения, които отговарят на вашите специфични изисквания.
ЛИТЕРАТУРА
- „Печатни платки с висока мощност (HDI): Дизайн, производство и сглобяване“ от Питър Уайлдман
- "PCB дизайн за производство" от Стивън М. Дали и Робърт У. Харт
- „Технология и приложения за маскиране на спойка“ от IPC (асоциация, свързваща електроничната индустрия)
