Като подправен доставчик в твърдата PCB индустрия, често се сблъсквам с запитвания от клиенти относно различията между мулти -слой твърди PCB и двойни твърди PCB. Разбирането на тези различия е от решаващо значение за вземане на информирани решения в различни електронни приложения. В този блог ще се задълбоча в характеристиките, предимствата, недостатъците и типичните случаи на използване на двата вида твърди ПХБ.
Структура и дизайн
Най -очевидната разлика между многофункционалните твърди печатни платки и двойните твърди PCB се намират в тяхната структура. Двойната естната твърда печатна платка, както подсказва името, има проводими медни слоеве както на горната, така и на долната повърхност на субстрата. Тези два слоя са взаимосвързани чрез VIA, които са малки дупки, пробити през дъската и покрити с проводим материал като мед. Това позволява електрически връзки между компонентите от горната и долната страна.
От друга страна, мулти -слой твърди PCB се състоят от повече от два проводими слоя. Тези допълнителни слоеве са подредени един върху друг, разделени чрез изолационни материали като прег. Броят на слоевете може да варира от четири до десетки, в зависимост от сложността на дизайна на веригата. Връзките между различните слоеве се постигат и чрез VIA, които могат да бъдат класифицирани в различни видове, като например чрез дупки, слепи VIA и погребани виа.
Гъвкавостта на дизайна на многослойни твърди печатни платки е значително по -висока от тази на двойните твърди PCB. С наличните повече слоеве дизайнерите могат да насочат повече следи и компоненти, намалявайки нуждата от дълги и сложни следи на един слой. Това не само подобрява целостта на сигнала, но също така позволява по -компактни и ефективни дизайни на вериги. Например, при приложения с висока плътност като смартфони и таблети, многослойните твърди PCB обикновено се използват за приспособяване на голям брой компоненти в ограничено пространство.
Електрически производители
По отношение на електрическите характеристики, многословните твърди печатни платки обикновено предлагат по -добри характеристики в сравнение с двойни твърди PCB. Допълнителните слоеве в многослойни PCBs могат да се използват за създаване на специална мощност и наземни равнини. Еларните самолети осигуряват нисък импедансен път за разпределение на мощността, намаляване на спада на напрежението и подобряване на общата ефективност на мощността на веригата. Наземните равнини, от друга страна, помагат за намаляване на електромагнитните смущения (EMI), като осигуряват референтно място за веригата и действат като щит срещу външни електромагнитни полета.
Двустранните твърди печатни платки, поради ограничения им брой слоеве, могат да имат повече предизвикателства по отношение на разпределението на мощността и контрола на EMI. Следите на двойни PCB са по -склонни да бъдат по -дълги и по -претоварени, което може да доведе до повишена устойчивост, индуктивност и капацитет. Тези електрически параметри могат да повлияят на качеството на сигнала, особено при високи честоти. За приложения, които изискват предаване на сигнал с висока скорост, като високи крайни сървъри и телекомуникационно оборудване, многото слой твърди PCB често са предпочитаният избор.
Въпреки това, двойните твърди PCB все още могат да отговарят на изискванията на много приложения с ниска - до средна скорост. Те са сравнително прости в дизайна и производството, което може да доведе до по -ниски разходи. Например, в някои продукти на потребителската електроника с по -малко взискателни електрически производители, като прости играчки и домашни уреди, обикновено се използват двойни твърди печатни платки.
Сложност на производството и разходите
Процесът на производство на многослойни твърди PCB е по -сложен от този на двойни твърди PCB. Подреждането на множество слоеве изисква прецизни процеси на подравняване и ламиниране, за да се гарантира целостта на дъската. Пробиването и покритието на VIA, особено слепи и погребани VIA, също изискват по -модерни техники и оборудване за производство. Освен това, проверката и тестването на многослойни ПХБ са по -строги, за да се гарантира качеството на вътрешните слоеве.
В резултат на това цената на многоетажните твърди печатни платки обикновено е по -висока от тази на двойните твърди PCB. Цената се влияе от фактори като броя на слоевете, размера на дъската, сложността на дизайна и необходимите производствени допустими отклонения. За производството на големи мащаби икономиите от мащаба могат донякъде да намалят единичните разходи за многослойни PCB. Въпреки това, за производството на малък обем или прототип, разликата в разходите между мулти -слой и двойни PCBs може да бъде доста значителна.
Двойните естните твърди печатни платки са сравнително по -лесни за производство. Процесът включва главно пробиване на дупки, покриване на дупките и оформяне на медните слоеве от двете страни. Производственото оборудване и процесите са по -често срещани и по -евтини, което прави двустранни PCBS ценово решение за много приложения с бюджетни ограничения.
Приложения
Двустранните твърди PCB се използват широко в различни приложения, при които сложността на веригата е сравнително ниска. Някои често срещани примери включват автомобилни осветителни системи, захранвания и прости контролни табла. Тези приложения обикновено не изискват голям брой компоненти или предаване на сигнал с висока скорост, а двойните PCB могат да осигурят надеждно и ефективно решение.
Мулти -слой твърдите печатни платки обикновено се намират във високо -крайни електронни продукти, които изискват висока производителност и компактен дизайн. Например, в областта на телекомуникациите, многослойните печатни платки се използват в базови станции, рутери и превключватели за поддържане на високоскоростно предаване на данни и сложна обработка на сигнала. В аерокосмическата и отбранителната промишленост многослойните печатни платки се използват в системите на авионика, радарното оборудване и системите за ориентиране на ракетите, където надеждността и производителността в суровата среда са от решаващо значение.

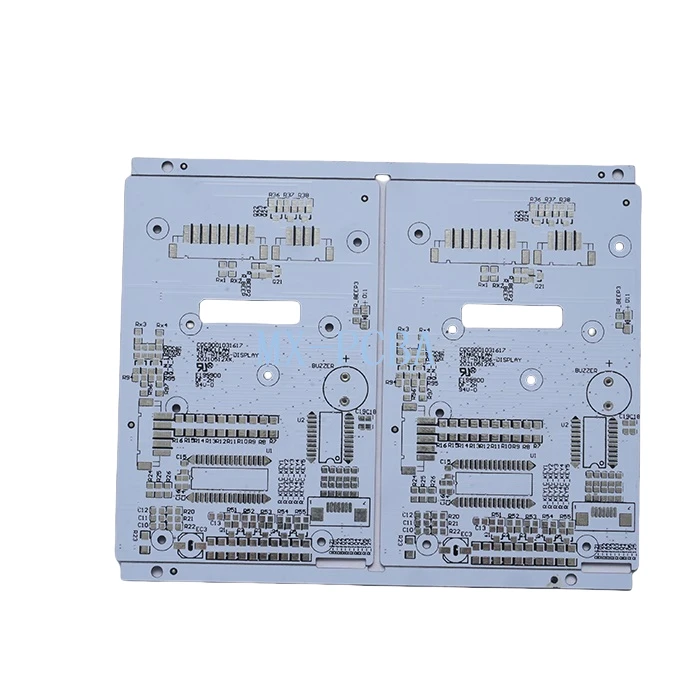

Ако се интересувате отHDI твърда печатна платка,Високочестотна твърда печатна платка, илиМетална ядро твърда печатна платка, можем да ви предоставим и висококачествени продукти и професионални решения.
Заключение
В обобщение, разликите между многоетажните твърди печатни платки и двустранните твърди PCB са значителни по отношение на структурата, електрическата характеристика, сложността на производството, разходите и приложенията. Двустранните твърди печатни платки са подходящи за приложения с по -ниска сложност и бюджетни ограничения, докато многофункционалните твърди PCB са изборът за приложения с висока производителност и висока плътност.
Като строг доставчик на PCB, ние разбираме уникалните изисквания на различни клиенти и можем да предоставим персонализирани решения въз основа на вашите специфични нужди. Независимо дали се нуждаете от обикновена двойна PCB или сложна многослойна печатна платка, нашият екип от експерти е готов да ви помогне в процесите на проектиране, производство и тестване. Ако имате някакви въпроси или се интересувате от стартиране на проект, моля не се колебайте да се свържете с нас за дискусии за обществени поръчки.
